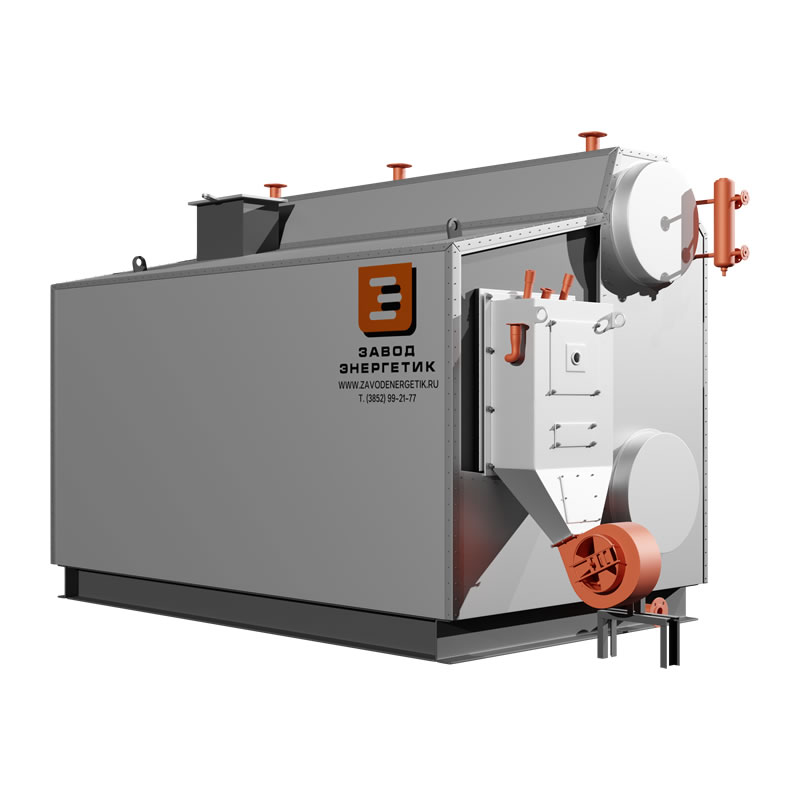

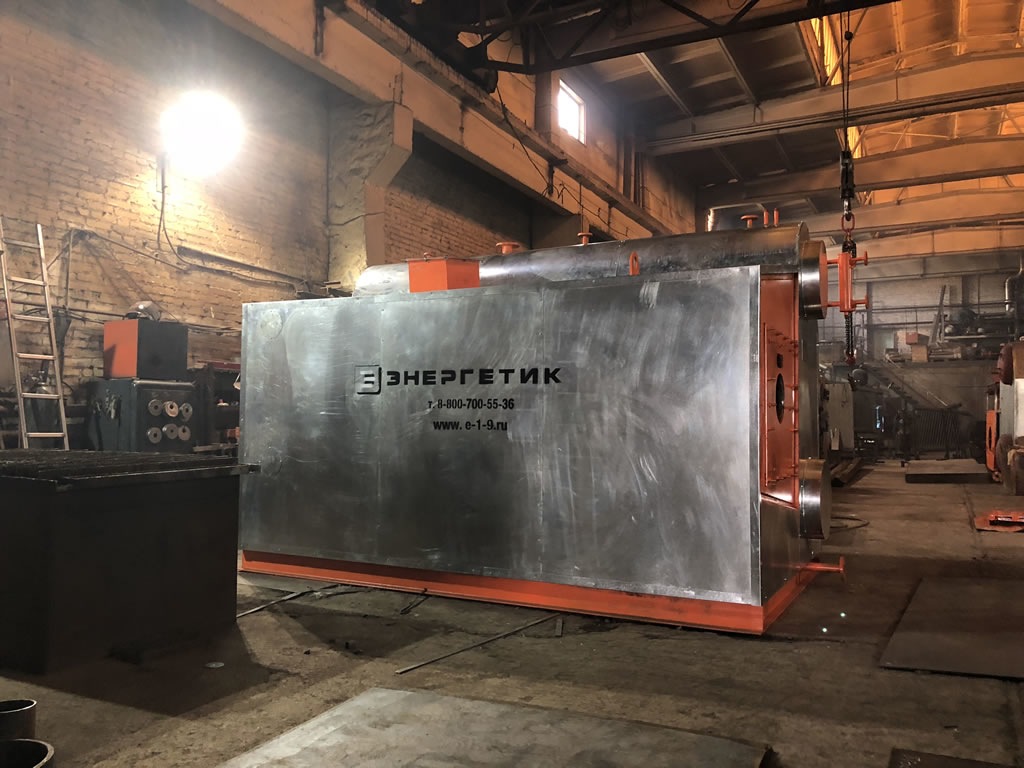

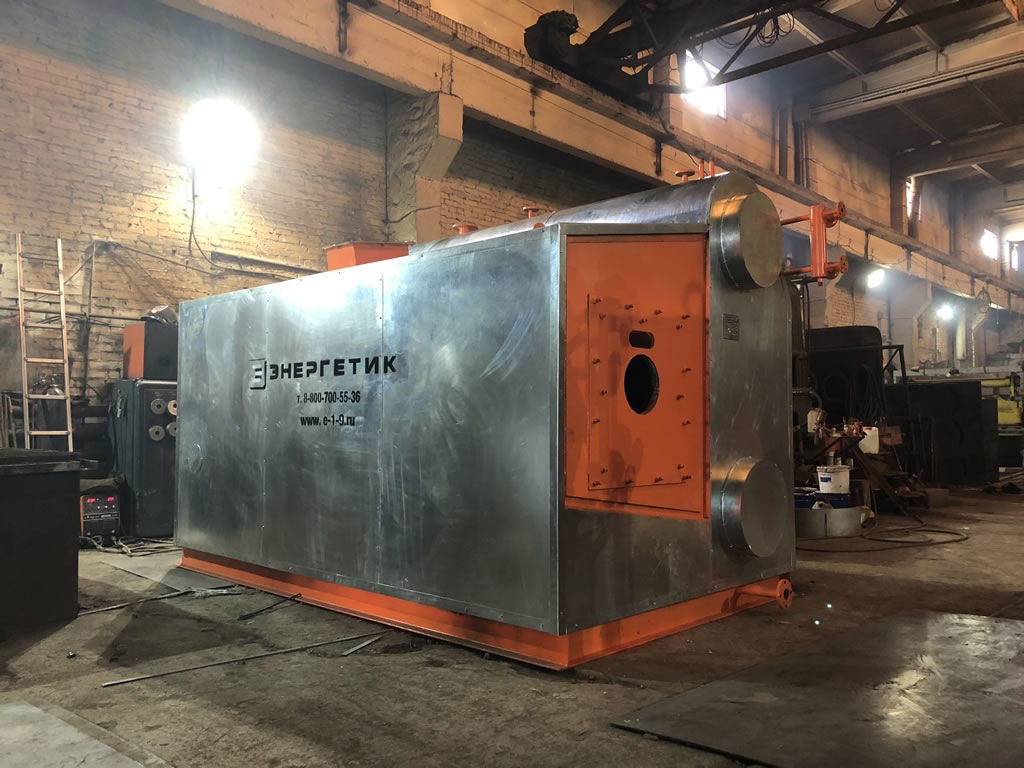

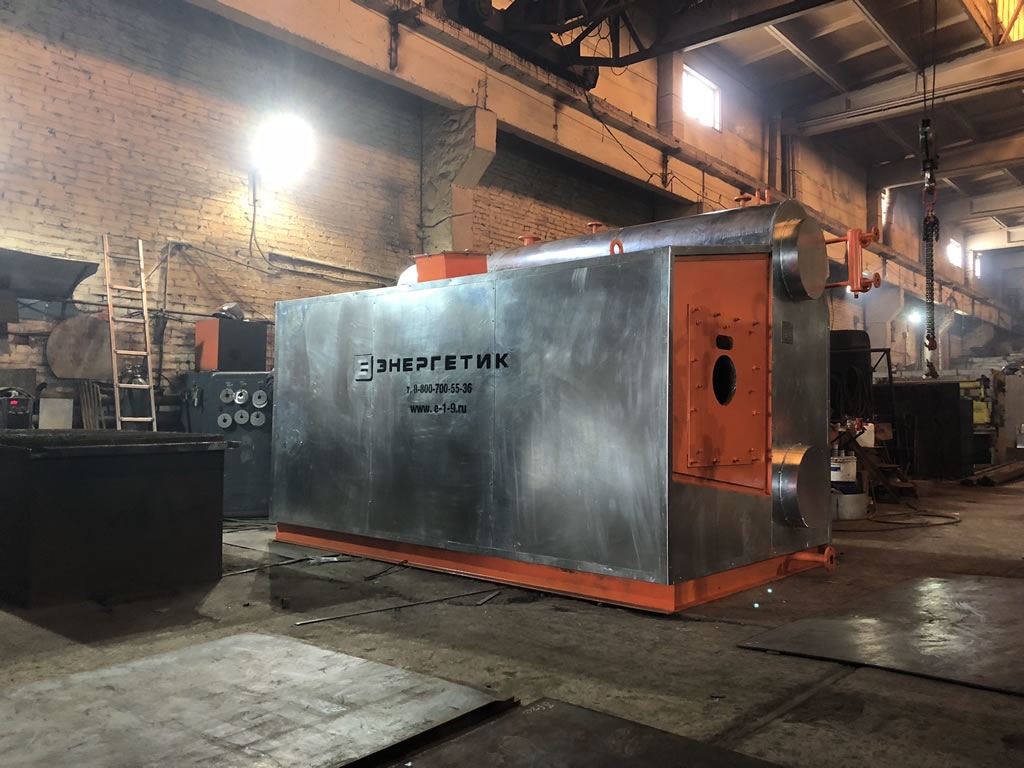

Паровой котел Е-2,5-0,9ГМН
Паровой котел Е-2,5-0,9ГМН (Е-2,5/9ГМН, Е-2,5-9ГМН) работающие на природном газе, на сегодня являются самыми востребованными котлами и составляют основную долю в общем выпуске паровых котлов Завода Энергетик. Котел, расчетной производительностью 2,5 т/ч (1600 кг/ч), предназначен для выработки насыщенного пара влажностью не превышающей 2-3 %, с расчетной 175°C и рабочим давлением не более 0,9 МПа (9 кгс/см2). Котел изготавливается из цельнотянутых труб с толщиной стен конвективных и экранных труб не менее 3,5 мм производства АО "Первоуральский новотрубный завод". В стандартной комплектации котел Е-2,5-0,9ГМН котел оборудован передней плитой с горелкой ГГ-2. Паровые котлы Е-2,5-0,9ГМН производства Завода Энергетик могут комплектоваться горелками как отечественного, так и зарубежного производителя.

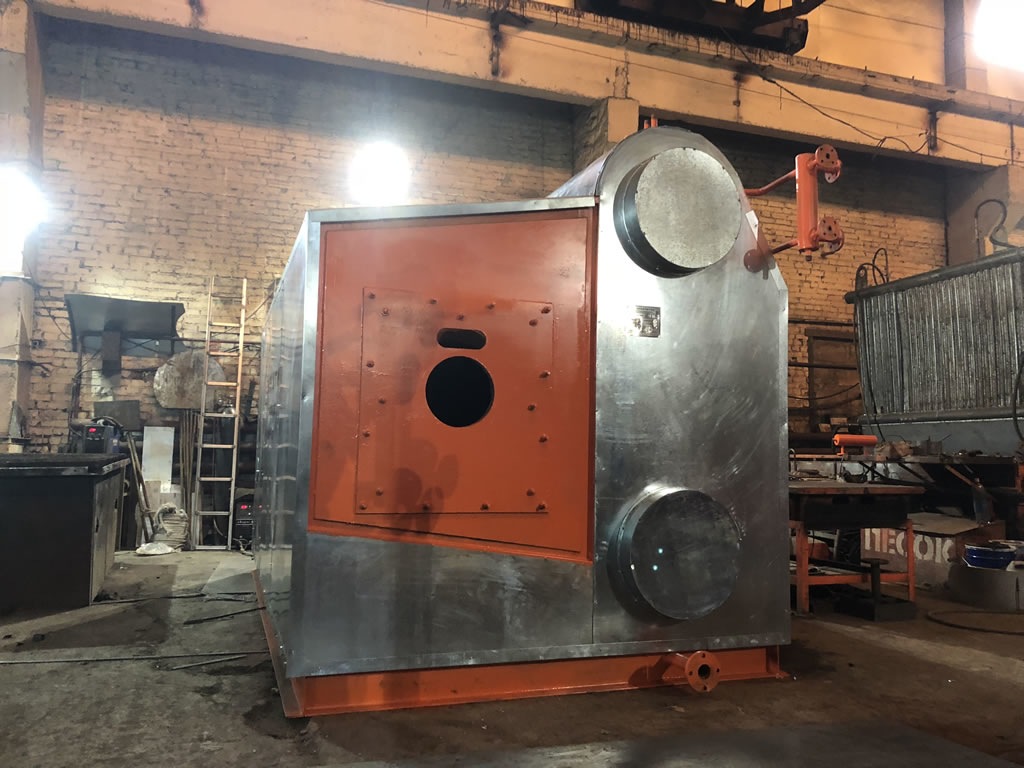

Конструкция котла Е-2,5-0,9ГМН (Е-2,5/9ГМН) – два барабана, трубная система образующая топочную (совместно с коллекторами) и конвективную (совместно с барабанами) части, теплоизоляция и обшивка котла.
Завод по специальному заказу изготавливает котлы Е-2,5-0,9 работающие в водогрейном режиме.
Базовая комплектация
- Блок котла в обшивке и изоляции.
- Рама котла, лестница с площадкой, передняя панель под горелку, уровнемерная колонка, водосливная воронка.
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, расчет на прочность, сертификат соответствия ТР ТС, комплект чертежей).
По согласованию с Заказчиком комплектация котла Е-2,5-0,9ГМН может быть изменена.
Комплект арматуры (ЗИП):
Обвязка котла:
- кран шаровый фланцевый Ду 25 – 1 шт.,
- клапан обратный межфланцевый Ду25 – 1 шт.,
- манометр МП – 1 шт.,
- кран трехходовой – 1 шт.,
- трубка Перкинса – 1 шт.,
- запорное устройство указателя уровня – 2 шт.,
- указатель уровня Ду20– 2 шт.,
- клапан предохранительный Ду 50-80 – 2 шт.,
- вентиль запорный фланцевый Ду80 – 1 шт.,
- вентиль запорный фланцевый – Ду50 – 1 шт.,
- кран шаровый фланцевый Ду50 – 1 шт.,
- вентиль запорный фланцевый Ду32 – 2 шт.,
- вентиль запорный фланцевый Ду25 – 4 шт.,
- кран шаровый приварной Ду32-1 шт.,
- вентиль запорный фланцевый Ду-25 – 4 шт.,
- кран шаровый стальной приварной Ду15 - 6 шт.,
- узел подрыва предохранительных клапанов – 1 шт.
Обвязка насоса:
- кран шаровый фланцевый Ду25 – 1 шт.,
- термометр ТТЖ – 1 шт.,
- оправа термометра – 1 шт.,
- бобышка для оправы термометра – 1 шт.,
- манометр МТП – 1 шт.,
- кран трехходовой – 1шт.,
- трубка Перкинса – 1 шт.
Дополнительная комплектация
- Автоматика котла Е-2,5-0,9ГМН в составе шкаф коммутации с силовой частью, приборами КИП, фотодатчиком, кондуктометрическими датчиками, регулятором уровня, источником высокого напряжения и датчиками давления, блок газовых клапанов – "большое и малое горение" (полный комплект для работы котла)
- Дымосос Дн6,3, 5,5 кВт, 1500 мин-1
- Вентилятор ВР 280-46№2,5, 3кВт, 3000 мин-1
- Питательный насос «LOWARA» Италия. Q=2,8м3/ч, Н=104м
- запорная и предохранительная арматура в пределах котла,
- КИП.
Возможна комплектация котла следующими горелками:
- Горелка ГГ-2
- Горелка РМГ-2м
- РГМГ-2м
- и др.
Технические характеристики
| Наименование показателя | Значение |
| Вид топлива | Газ/мазут |
| Паропроизводительность, т/ч | 2,5 |
| Рабочее давление в барабане котла, МПа (кгс/см2) | 0,8 (8,0) |
| Температура насыщенного пара, °C | насыщ. 175 |
| Температура питательной воды на входе в котёл, °C | 50 |
| Влажность насыщенного пара ( не более), % | 3,00 |
| Тип топочного устройства | горелка |
| Расчетный КПД не менее, % | 89.5/88 |
| Расход топлива на котёл, газ/жидкое, м3/час/ кг/час | 220/186 |
| Габариты котла, LхВхH, мм | 5350х2850х3200 |
| Масса котла (в объёме поставки), кг | 5350 |
| Срок службы котла, лет | 20 |
Особенности
Паровые котлы Е-2,5-0,9ГМН, производства Завода "Энергетик", могут комплектоваться разными типами горелок. В зависимости от используемого топлива они бывают:
- газовые;
- жидкотопливные;
- комбинированные.
Котлоагрегаты Е-2,5-0,9ГМН оснащаются системой автоматического управления, которая поддерживает уровень воды в заданных пределах. На агрегаты устанавливается защита от нескольких опасных факторов:
- чрезмерное повышение давления воды;
- аварийное падение уровня воды;
- значительное превышение уровня воды;
- чрезмерное повышение давления пара.
Котлы подходят для эксплуатации в любых условиях климата и характеризуются минимальными расходами на проведение пусконаладочных работ, а также простой и удобной эксплуатацией.
