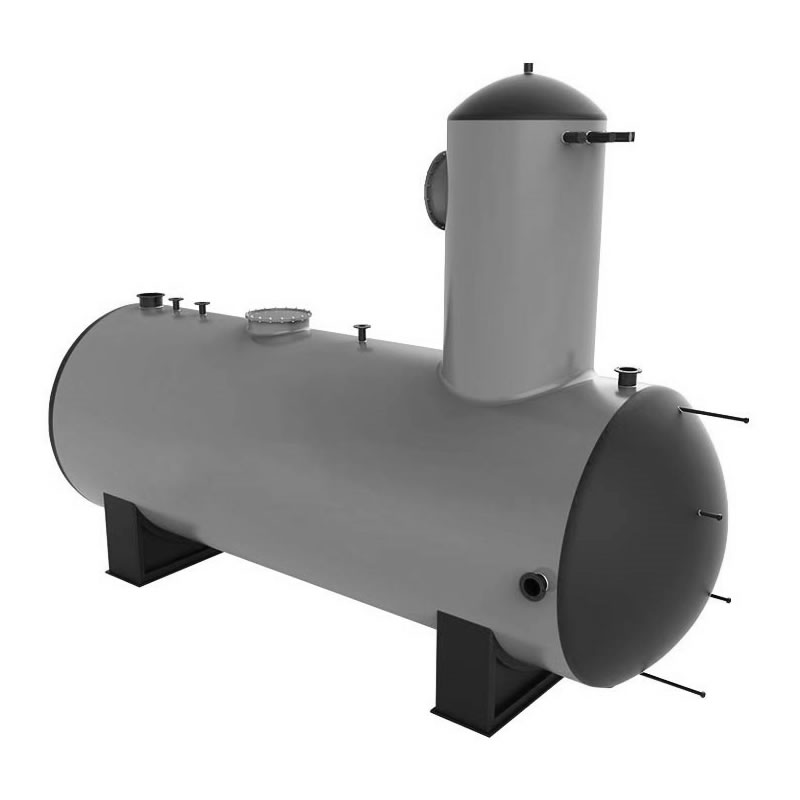

Двухступенчатые деаэраторы атмосферного давления серий ДА предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения в котельных всех типов (за исключением чисто водогрейных). Деаэраторы изготавливаются в соответствии с требованиями ГОСТа 16860—77. Код ОКП 31 1402.
Технические характеристики
Наименование
Номер чертежа
Абсолютное давление, МПа
Вместимость полезная, м³
Среда
Температура среды, oС
Габариты (LxBxH), мм
Масса, кг
Деаэратор атмосферного давления ДА-1
00.8133.065
0.12
0.45
вода, пар
104
955х950х2205
645
Деаэратор атмосферного давления ДА-3
00.8133.061
0.12
1
вода, пар
104
1275х1295х2482
756
Деаэратор атмосферного давления ДА-5/2
00.8133.070
0.12
2
вода, пар
104
2335х1616х3640
1365
Деаэратор атмосферного давления ДА-5/4
00.8133.068
0.12
4
вода, пар
104
3325х1616х3650
1600
Деаэратор атмосферного давления ДА-5/7
00.8133.052
0.12
7
вода, пар
104
5230х1420х2400
2090
Деаэратор атмосферного давления ДА-10/4
00.8133.074
0.12
4
вода, пар
104
3325х1616х3350
1630
Деаэратор атмосферного давления ДА-10/7
00.8133.053
0.12
7
вода, пар
104
5230х1420х2400
2310
Деаэратор атмосферного давления ДА-10/8
23.8137.001
0.12
8
вода, пар
104
6730х1420х3366
2758
Деаэратор атмосферного давления ДА-15/4
00.8133.054
0.12
4
вода, пар
104
3325х1616х3770
1700
Деаэратор атмосферного давления ДА-15/8
00.8133.063
0.12
8
вода, пар
104
6820х1616х3760
2189
Деаэратор атмосферного давления ДА-25/8
00.8133.055
0.12
8
вода, пар
104
6820х1616х3210
2740
Деаэратор атмосферного давления ДА-50/15
00.8133.028
0.12
15
вода, пар
104
6140х2230х4135
4434
Деаэратор атмосферного давления ДА-50/25
23.8137.002
0.12
25
вода, пар
104
7760х2420х4335
6320
Деаэратор атмосферного давления ДА-50/50
23.8137.008
0.12
50
вода, пар
104
11600х2620х4743
12687
Деаэрационные колонки, Гидрозатворы
Наименование
Номер чертежа
Абсолютное давление, МПа.
Среда
Температура среды, oС.
Габариты (LxBxH), мм.
Масса, кг.
Деаэрационная колонка КДА-5
00.9032.014-03
0.12
вода, пар
104
диам. 512х2100
235
Деаэрационная колонка КДА-10
00.9032.014-02
0.12
вода, пар
104
диам. 512х2100
235
Деаэрационная колонка КДА-15
00.9032.006-01
0.12
вода, пар
104
диам. 512х2250
245
Деаэрационная колонка КДА-25
00.9032.012
0.12
вода, пар
104
диам. 720х2790
333.5
Деаэрационная колонка КДА-50
00.9032.013
0.12
вода, пар
104
диам. 1016х2050
594
Деаэрационная колонка КДА-100
00.9032.016
0.12
вода, пар
104
диам. 1016х2050
580
Гидрозатвор для ДА 5-25
00.9203.005
0.12
вода, пар
1460х495х5930
183
Гидрозатвор для ДА 50-100
00.9203.003
0.12
вода, пар
1500х495х5950
296.3
Охладители выпара
Наименование
Номер чертежа
Абсолютное давление (в корпусе), МПа.
Абсолютное давление(в трубной системе), МПа.
Среда
Температура среды, oС.
Температура среды (в трубной системе), oС.
Габариты (LxBxH), мм.
Масса, кг.
Охладитель выпара ОВА-2
00.8118.004
0.12
0.5
вода, пар
104.2
40
1150х516х580
229
Охладитель выпара ОВА-8
00.8118.005
0.12
0.5
вода, пар
104.2
50
2860х516х580
355
