Экономайзеры
Экономайзеры чугунные ЭБ
Водяной экономайзер является трубчатым теплообменником, в котором питательная вода перед поступлением в котел подогревается до температуры 30 – 40 Сº ниже температуры кипения, чтобы предотвратить парообразование и гидравлические удары внутри него. Подогрев происходит за счет теплоты уходящих газов, повышая КПД котлоагрегата.

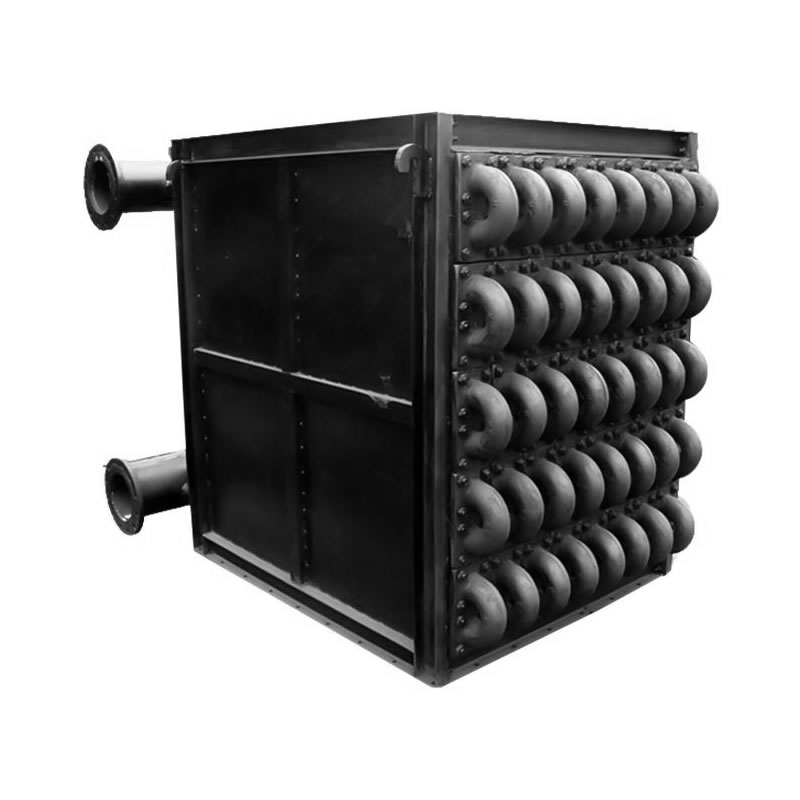

Экономайзер чугунный блочный, применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов ДЕ, КЕ и ДКВр и предназначен для нагрева питательной воды теплом уходящих дымовых газов. Использование чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы по сравнению со стальными экономайзерами.
Экономайзеры состоят из пакетов чугунных труб с оребрением, соединенных между собой чугунными калачами и заключенных в каркас с теплоизоляционной обшивкой.
Движение питательной воды - навстречу потоку дымовых газов.
В комплектацию экономайзера входит блок (блоки) экономайзера в сборе, или россыпью (щиты, балки, рама в сборе, калачи, комплект ребристых труб и др.), ящик с монтажными деталями экономайзера, ящик с комплектующими изделиями
Технические характеристики экономайзеров
| Наименование | ЭБ 2-94 | ЭБ 2-142 | ЭБ 2-200 | ЭБ 2-236 |
| Площадь поверхности нагрева, м². | 94,4 | 141,6 | 201,6 | 236,0 |
| Водяной объем, м³. | 0,19 | 0,28 | 0,42 | 0,48 |
| Рабочее давление, МПа (кгс/см²). | 1,6 (16) | 1,6 (16) | 2,5 (25) | 2,5 (25) |
| Температура рабочей среды, ºС. | 180 | 180 | 200 | 200 |
| Количество колонок, шт. | 2 | 2 | 2 | 2 |
| Длина трубы, м. | 2,0 | 2,0 | 2,0 | 2,0 |
| Количество рядов по горизонтали, шт. | 4 | 6 | 8 | 10 |
| Количество рядов по вертикали, шт. | 7/8 | 7/8 | 8/8 | 7/8 |
| Гидравлическое сопротивление, МПа (кгс/см²). | 0,2 (2) | 0,2 (2) | 0,2 (2) | 0,2 (2) |
| Аэродинамическое сопротивление, МПа (мм.вод.ст.). | 343 (35) | 343 (35) | 343 (35) | 343 (35) |
| Температура воды на входе/на выходе, ºС. | 100/140 | 100/140 | 100/140 | 100/140 |
| Номинальный расход воды (расчетный), т/ч. | 4,4 | 7,15 | 7,15 | 11,0 |
| Масса экономайзеране более, кг. | 3316 | 4700 | 6416 | 7140 |
| Применяемость | КЕ-2,5, ДЕ-4,0, ДКВр-2,5 | КЕ-4,0, ДЕ-6,5, ДКВр-4 | КЕ-6,5, ДЕ-1, ДКВр-6,5 | КЕ-6,5, ДЕ-10, ДКВр-10 |
| Рекомендуемый тип короба газ, мазут / каменные угли | 01/04 | 02/05 | 03/06 | 03/06 |
| Устройство для очистки поверхностей нагрева | ГУВ | ГУВ | ГУВ | ГУВ |
Технические характеристики экономайзеров ЭБ 1-300, ЭБ 1-330, ЭБ 1-646, ЭБ 1-808
| Наименование | ЭБ 1-300 | ЭБ 1-330 | ЭБ 1-646 | ЭБ 1-808 |
| Площадь поверхности нагрева, м². | 302,4 | 330,4 | 646 | 808 |
| Водяной объем, м³. | 0,63 | 0,67 | 1,32 | 1,66 |
| Рабочее давление, МПа (кгс/см²). | 2,5 (25) | 2,5 (25) | 2,5 (25) | 2,5 (25) |
| Температура рабочей среды, ºС. | 200 | 200 | 200 | 200 |
| Количество колонок, шт. | 1 | 1 | 1 | 1 |
| Длина трубы, м . | 2,0 | 2,0 | 3,0 | 3,0 |
| Количество рядов по горизонтали, шт. | 6 | 7 | 9 | 9 |
| Количество рядов по вертикали, шт. | 16 | 15 | 15 | 19 |
| Гидравлическое сопротивление, МПа (кгс/см²). | 0,2 (2) | 0,2 (2) | 0,2 (2) | 0,2 (2) |
| Аэродинамическое сопротивление, МПа (мм.вод.ст.). | 343 (35) | 343 (35) | 343 (35) | 343 (35) |
| Температура воды на входе/на выходе, ºС. | 100/140 | 100/140 | 100/170 | 100/160 |
| Номинальный расход воды (расчетный), т/ч. | 11,0 | 17,6 | 27,5 | 27,5 |
| Габаритные размеры, мм: | ||||
| - длина | 2568 | 2568 | 3568 | 3568 |
| - ширина | 1134 | 1286 | 1584 | 1584 |
| - высота | 3680 | 3528 | 3518 | 4135 |
| Масса экономайзера не более, кг. | 9990 | 10660 | 19750 | 24700 |
| Применяемость | КЕ-10, ДЕ-16, ДКВр-10 | КЕ-10, ДЕ-16, ДКВр-10 | КЕ-25, ДКВр-20 | ДЕ-25, ДКВр-20 |
| Рекомендуемый тип короба газ, мазут / каменные угли | 07/08 | 07/08 | /09 (при комбинированной хвостовой поверхности нагрева), 10 | 10/- |
| Устройство для очистки поверхностей нагрева | ГУВ | ГУВ | ГУВ | ГУВ |
Экономайзеры стальные БВЭС
Стальные экономайзеры БВЭС применяются для использования тепла уходящих газов серийно выпускаемых котлов типа КЕ, ДЕ и ДКВр.
Размеры хвостовых поверхностей нагрева для того или иного котла определяются величинами температуры уходящих газов, рассчитанными при оптимальных значениях скоростей газов и оптимальных разностях температур на холодном конце экономайзера.
Величина наиболее экономическивыгодных скоростей газов находится в пределах 6-8 м/с. Величина скорости газов для многозольных топлив должна быть не ниже 9-10 м/с из-за опасности заноса золой хвостовой поверхности нагрева.
Технические характеристики стальных экономайзеров
| Наименование показателя | БВЭС-1-2 | БВЭС-П-2 | БВЭС-Ш-2 | БВЭС-IV-l | БВЭС-V-l |
| Площадь поверхности нагрева, м². | 28 | 57 | 85 | 113 | 239 |
| Давление воды, МПа (кгс/см²). | 1,5(15) | 1,5(15) | 1,5(15) | 2,5 (25) | 2,5 (25) |
| Температура воды на входе, ºС. | 100 | 100 | 100 | 100 | 100 |
| Габаритные размеры: | |||||
| L, мм. | 2610 | 2610 | 2610 | 2500 | 2500 |
| В, мм. | 780 | 1210 | 1625 | 1400 | 2100 |
| Н, мм. | 2405 | 2405 | 2405 | 4200 | 4800 |
| Масса, кг. | 1469 | 2419 | 3231 | 4317 | 8222 |
