Горелки
.jpg)

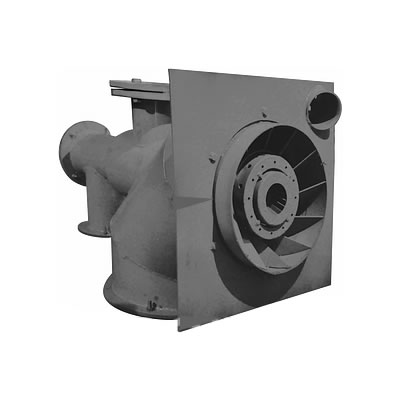

Горелка газомазутная ГМГ
Комбинированными газомазутные горелки серии ГМГ-1,5, ГМГ-2, ГМГ-4, ГМГ-5 устанавливаются на котлах типа ДКВр соответствующей тепловой мощности, и могут раздельно работать как на природном газе, так и на мазуте.
Технические характеристики
| Наименование показателя | ГМГ-1,5 (прав/лев) |
ГМГ-2,0 (прав/лев) |
ГМГ-4,0 (прав/лев) |
ГМГ-5,0 (прав/лев) |
| Габариты (LxBxH), мм | 1015х520х465 | 1015х520х465 | 1260х600х630 | 1260х600х630 |
| Номин. тепловая мощность, МВт (Гкал/ч) | 1,74(1,5) | 2,33(2) | 4,65(4) | 5,82(5) |
| Коэф. рабоч. регулир. по теплоте, мощн. | 5 | 5 | 5 | 5 |
| Номин. давл. мазута перед форсункой, МПа (кгс/см2) | 1,6(16) | 2,0(20) | 2,0(20) | 2,0(20) |
| Номин. давл. газа перед горелкой, кПа (кгс/см2) | 5(500) | 3,6(360) | 3,8(380) | 3,8(380) |
| Номин. расход мазута, кг/ч | 155 | 207 | 141 | 516 |
| Номин. расход газа, кг/ч | 177 | 236 | 473 | 591 |
| Содержание окиси углерода (СО), %, газ | 0.05 | 0.05 | 0.05 | 0.05 |
| Содержание окиси углерода (СО), %, мазут | 0.05 | 0.05 | 0.05 | 0.05 |
| Содержание оксидов Азота (Nox) мг/м3, газ | 145 | 145 | 145 | 250 |
| Содержание оксидов Азота (Nox) мг/м3, мазут | 400 | 400 | 400 | 400 |
| Применяемость к котлам | ДКВр-2,5 | ДКВр-4 | ДКВр-6,5 | ДКВр-20 |
| Масса, кг | 90 | 90 | 138 | 138 |
Горелка газомазутная ГМ, ГМП
Комбинированными газомазутные горелки серии ГМ-2,5, ГМ-4,5, ГМГ-7, ГМ-10, ГМП-16 устанавливаются на котлах типа ДЕ (Е) соответствующей тепловой мощности, и могут раздельно работать как на природном газе, так и на мазуте.
Технические характеристики
| Наименование показателя | ГМ-2,5 | ГМ-4,5 (прав/лев) |
ГМ-7,0 (прав/лев) |
ГМ-10 (прав/лев) |
ГМП-16 |
| Габариты (LxBxH), мм | 720х685х685 | 730х770х770 | 800х885х885 | 805х885х885 | 810х885х885 |
| Номин. тепловая мощность, МВт (Гкал/ч) | 2,9(2,5) | 5,2(4,5) | 8,14(7) | 11,63(10) | 18,6(16) |
| Коэф. рабоч. регулир. по теплоте, мощн. | 5 | 5 | 5 | 5 | 5 |
| Номин. давл. мазута перед форсункой, МПа (кгс/см2) | 1,8(18) | 1,8(18) | 1,8(18) | 1,8(18) | 1,8(18) |
| Номин. давл. газа перед горелкой, кПа (кгс/см2) | 25(2500) | 25(2500) | 25(2500) | 25(2500) | 25(2500) |
| Номин. расход мазута, кг/ч | 258 | 465 | 723 | 1032 | 1652 |
| Номин. расход газа, кг/ч | 295 | 532 | 827 | 1182 | 1891 |
| Содержание окиси углерода (СО), %, газ | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Содержание окиси углерода (СО), %, мазут | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Содержание оксидов Азота (Nox) мг/м3, газ | 210 | 210 | 210 | 210 | 210 |
| Содержание оксидов Азота (Nox) мг/м3, мазут | 300 | 350 | 350 | 350 | 350 |
| Применяемость к котлам | ДЕ-4 ГМО; ДЕВ-4 ГМО | ДЕ-6,5 ГМО; ДЕВ-6,5 ГМО | ДЕ-10 ГМО; ДЕВ-10 ГМО | ДЕ-16 ГМО; ДЕВ-16 ГМО | ДЕ-25 ГМО; ДЕВ-25 ГМО |
| Масса, кг | 95 | 120 | 145 | 145 | 145 |
