Циклоны относятся к пылеулавливающему оборудованию сухого типа, улавливающие пыль с размером частиц от 5 до 20 мкм, степень очистки составляет до 99,9%, в зависимости от характеристик и концентрации загрязнений. Наибольшую эффективность устройства показывают при очистке воздуха от сухой пыли. Диаметр корпуса начинается от 300 мм, а высота – от 1210 мм. При наличии абразивных частиц корпус изготавливают из металла толщиной от 2 мм.

К несомненным преимуществам циклонов относятся:

• простота конструкции и изготовления;
• отсутствие движущихся элементов;
• небольшая стоимость;
• высокая надежность и длительный период службы;
• большой диапазон температуры применения;
• отсутствие энергопотребления;
• высокая степень очистки;
• постоянный уровень очистки, на который не влияет концентрация загрязняющих веществ в воздухе:
• универсальность;
• возможность применения в условиях высокой температуры и наличия в рабочей среде агрессивных соединений.

В зависимости от расположения очистной установки применяют варианты с левым или правым вращением потока. При включении циклонов в аспирационную систему до вентилятора на выходном патрубке устанавливается центробежная насадка для соединения с воздуховодами и снижения гидравлического сопротивления.

Циклоны ЦН

Для обозначения циклонов ЦН-11, ЦН-15 используются буквенные и цифровые символы. Например, ЦН-15Л(П)-600х2У(С)П:

1. Ц – циклон;
2. Н – конструкции НИИОГАЗ;
3. 15 – угол расположения входящего патрубка относительно горизонтальной плоскости, град;
4. Л или П – левое или правое вращение потока;
5. 600 – внутренний диаметр;
6. 2 – количество циклонов в группе;
7. У – наличие камеры очищенного воздуха «улитка»;
8. С – наличие сборной камеры;
9. П – пирамидальная форма приемного бункера.

Циклоны ЦН 11

Расчетная эффективность циклонов ЦН-11с размером частиц пыли от 10 до 20 мкм принимается равной 85%. При меньших размерах и равной производительности эффективность фильтрации ЦН-11 на 2% выше аналога ЦН-15 за счет уменьшенного угла вхождения запыленного потока воздуха в цилиндрическую часть корпуса. Для увеличения уровня фильтрации при повышенной производительности вентилятора циклоны ЦН-11 объединяются в батареи с числом отдельных элементов 2; 4; 6 или 8 штук.

Выбор циклонов нужно проводить с учетом производительности вентилятора и потери давления от сопротивления очищающей установки, которое должно находиться в пределах от 0,7 до 1,2 кПа. Циклоны ЦН-11 устанавливаются как до, так и после вентилятора, изготавливаются из углеродистой, легированной или низколегированной стали и могут эксплуатироваться внутри помещений и на открытом воздухе. При эксплуатации важно помнить, что необходимо регулярно очищать приемный бункер. В противном случае, пыль начнет скапливаться в циклонах, что приведет к резкому снижению эффективности фильтрации и повышению нагрузки на двигатель вентилятора. Устанавливать циклоны ЦН-11 лучше до вентилятора, так как проходящий через агрегат запыленный воздух может нарушить его работу или вывести его из строя.

Технические характеристики

Циклоны ЦН 15

Технические характеристики

Батарейные циклоны ЦБ

Батарейные циклоны ЦБ используются для очистки запыленных газов или воздуха от твердых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм и применяются для улавливания золы в промышленных котельных и на тепловых электростанциях, угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции, неслипающейся пыли в различных отраслях хозяйства.

Технические характеристики

Батарейные циклоны БЦ

Батарейные циклоны применяются для фильтрации газового потока, в котором твердые частицы имеют низкую влажность и адгезию, исключающие их прилипание к внутренним поверхностям. Особенно их установка актуальна при большом объеме отходящих газов, когда применение стандартных циклонов нецелесообразно из-за низкой эффективности. Фильтрующие батарейные устройства рассчитаны на работу с рабочей средой, в которой концентрация пылевых частиц составляет от 0,05 до 0,1 кг/м3.

В зависимости от размера частиц степень очистки в батарейных циклонах может варьироваться:

• от 65 до 85% для частиц диаметром 5 мкм;
• от 85 до 90% для частиц диаметром 10 мкм;
• от 90 до 95% для частиц диаметром 20 мкм.

Для применения в котельных наиболее распространены батарейные циклоны БЦ-2, БЦ-259, БЦ-512, которые устанавливают до дымососа. Регулярная очистка приемного бункера и устранение неплотностей соединения в воздуховодах является залогом хорошей работы циклонов БЦ. Расчет необходимой модели батарейных циклонов происходит с учетом общей производительности вентилятора в нормальном режиме работы и уровня гидравлического сопротивления фильтрующего устройства.

Батарейные циклоны БЦ-2

Батарейные циклоны типа БЦ применяются в основном для котельных средней и малой производительности. БЦ-2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Их устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ-2, устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

Технические характеристики

Батарейные циклоны БЦ 259

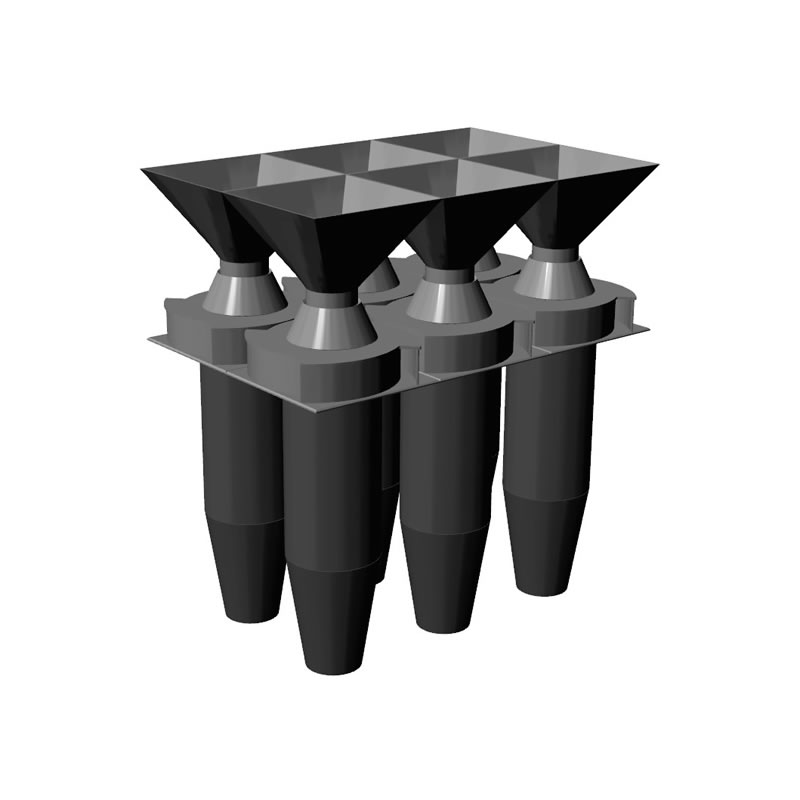

Батарейные циклоны БЦ-259 представляют собой пылеулавливающие аппараты, составленные из большого количества параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Технические характеристики

Батарейные циклоны БЦ-512

Батарейный циклон БЦ-512 предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400 °С из топок паровых стационарных котлов паропроизводительностью 25-512 т/ч и водогрейных котлов теплопроизводительностью 10-50 Гкал/ч при сжигании твёрдых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.
