Паровые блочные котельные ПКН-2М, УКМ-1ПМ, УКМ-2ПМ, УКМ-3ПМ

Передвижная паровая блочная котельная ПКН-2М

Передвижная паровая блочная котельная ПКН-2М - основная производственная специализация завода Энергетик. Котельные установки этого типа используются в качестве независимого источника пара для буровых установок и предназначены для работы на широком диапазоне жидких видов топлива - нефть, мазут, дизельное топливо, газовый конденсат. ПКН-2М является техническим комплексом оборудования полностью готовым к работе, установленным в модулях (блоках), и специально предназначенным для эксплуатации на открытых площадках на месторождениях. Они комплектуются только проверенными и надёжными котлами собственного производства, оборудованными топочным устройством с парощелевой форсункой.

Заводом накоплен огромный опыт поставок наших установок различным заказчикам, что позволяет предложить множество готовых решений по их комплектации основным и вспомогательным оборудованием. Цена котельной ПКН-2М включает в себя уже полностью оснащённый комплекс, готовый к монтажу, а продуманная мобильная конструкция предусматривает возможность её многократной перебазировки.

Краткий принцип работы и устройство ПКН-2М

Подача топлива осуществляется по трубопроводу, оборудованному необходимой запорно-предохранительной арматурой, показывающим манометром, клапаном-отсекателем. Сжигание топлива происходит с помощью парощелевой форсунки, установленной в устройстве топочном 19-01-06-000-1. Подвод пара на распыл топлива подается от штатной системы, предусмотренной в конструкции котла и оборудованной регулировочным вентилем и манометром.

Для предотвращения образования накипи на внутренних поверхностях нагрева парового котла используется ультразвуковая импульсная установка. Возможен вариант установки системы водоподготовки ВПУ.

Подпитка котлоагрегата происходит из специальной емкости объемом более 1,1 м3/ч. Для этого используются два насоса с высоким напором (один основной, второй резервный). Возможно два варианта питания котла водой: ручной и автоматический (включение/выключение питательного насоса происходит автоматически).

Газовый тракт комплекса рассчитан на работу под разряжением и удалением продуктов горения из котла с помощью естественной тяги дымовой трубы без установки дымососа.

Для удаления дымовых газов из секций Ду 450 монтируется труба, общей высотой от 12 до 19 метров, надежность установки которой обеспечивается с помощью системы оттяжек. Оттяжки скомпонованы в одном ярусе, натяжение регулируют талрепами и регулировочными звеньями.

Котельная снабжена двумя (тремя по договоренности) входами/выходами, обозначенными световыми табло и оконными проемами (2 шт.), позволяющим в светлое время суток не пользоваться основным освещением. Предусмотрена вытяжная вентиляции рабочего пространства котельной (осевой вентилятор в торце крыши котельной).

Наш комплекс имеет основное и аварийное освещение (питание от аккумулятора напряжением 12 В) и укомплектован пожарной сигнализацией. В случае появления дыма система переходит в режим тревоги и происходит автоматическое отключение котла (прекращение подачи топлива).

Предусмотренная система контроля загазованности переходит в режим тревоги если концентрация окиси углерода превысит критическое значение в рабочей зоне оператора.

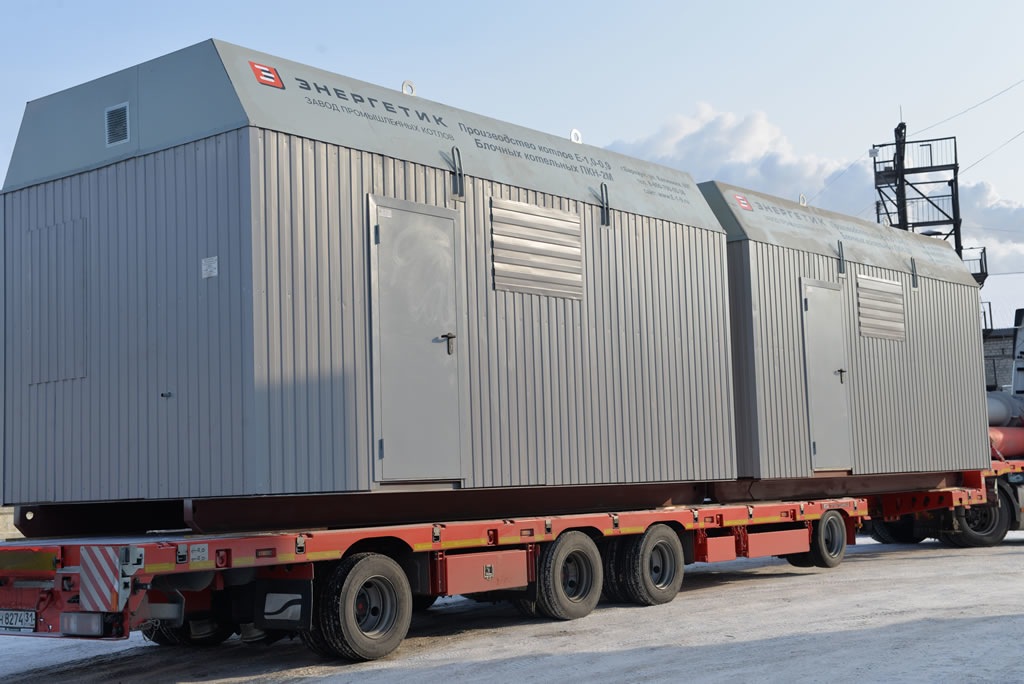

Блок-модуль котельной не имеет упаковки и транспортируются в виде отдельного грузового места любым видом транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Модуль оборудован двумя полозьями, позволяющими производить транспортировку волоком по заснеженной местности.

На данный момент наши котельные верой и правдой служат заказчикам в Тарко-Сале, Новом Уренгое, Нефтеюганске, Нижневартовске, Усинске, Пыть-Яхе, Стрежевом, Губкинском и во многих других местах.

Установка модульная паровая котельная УКМ-ПМ

Завод Энергетик производит паровые блочные котельные установки "УКМ" на базе котлов серии Е, паропроизводительностью от 1 до 3 т/ч, работающие на жидком топливе (нефть, мазут, ДТ, газоконденсат, природный газ):

УКМ-1ПМ - одноблочная котельная 1 т/ч
УКМ-2ПМ - двухблочная котельная 2 т/ч
УКМ-3ПМ - трехблочная котельная 3 т/ч

Эти блочные котельные широко применяются в составе буровых установок и предназначены для выработки насыщенного пара рабочим давлением 0,8 МПа. Проектная документация паровых модульных установок УКМ разработана с учетом пожеланий и требований наших клиентов.

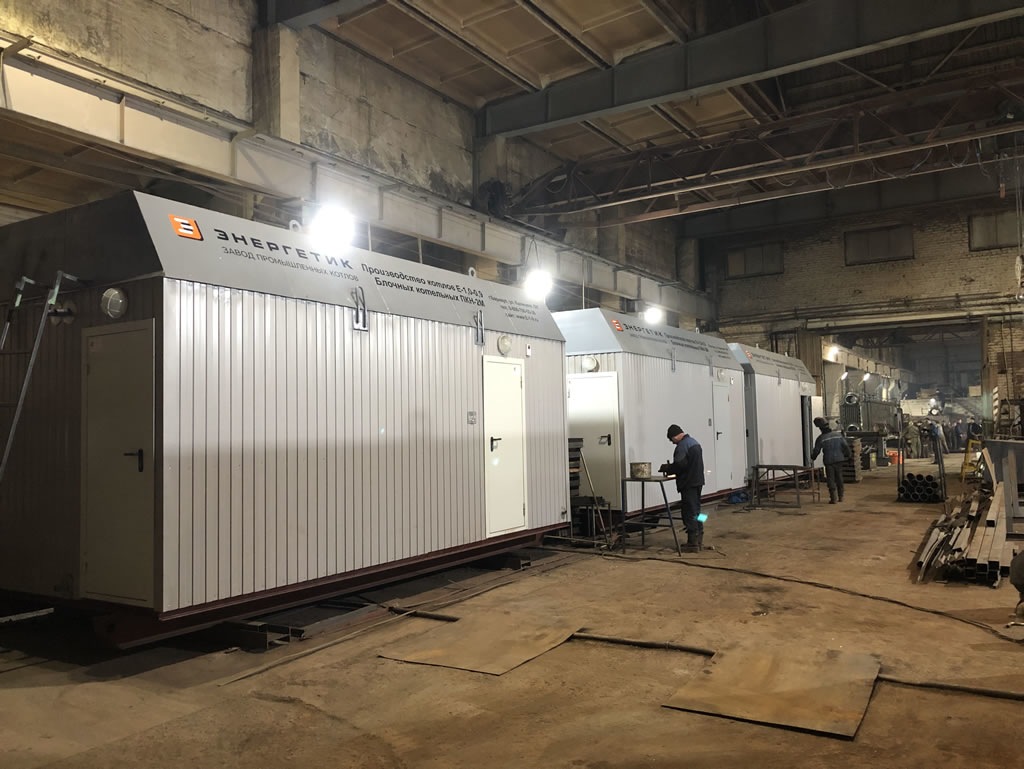

Одно- двух - и трехблочные котельные комплексы: УКМ-1ПМ, УКМ-2ПМ и УКМ-3ПМ поставляются заказчику максимальной заводской готовности, просты в монтаже, позволяют производить многократные перебазировки комплекса с одной кустовой площадки на другую.

Котельные оборудуются полным комплексом всего основного и вспомогательного оборудования, автоматикой управления, операторской, системами автоматического пожаротушения, основного и аварийного освещения, системой контроля загазованности, умягчения воды и др. Система освещения выполняется во взрывозащищенном исполнении с использованием светодиодных светильников.

Преимущества блочно-модульных паровых котельных установок серии УКМ-ПМ производства Завода "Энергетик"

котельный комплекс максимальной степени заводской готовности
удобный монтаж/демонтаж и перебазировка
в объеме поставки имеется полный комплект монтажных элементов и запасных частей
применяемые при изготовлении материалы предназначены для эксплуатации в зоне низких температур
все внешние трубопроводы укомплектованы БРС
двухуровневая система подготовки питательной воды
опорные конструкции для котельной

Мы готов предоставить следующие услуги:

монтаж (шеф-монтаж) на объектах заказчика
пусконаладочные работы (шеф-наладка)
обучение персонала устройству и принципу работы установки
