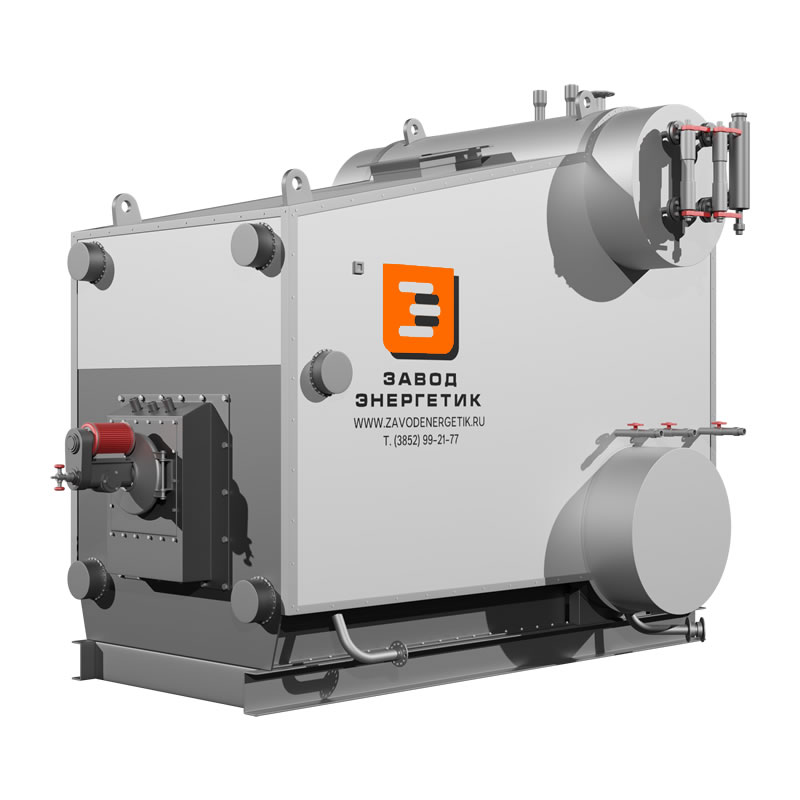

Паровой котел Е-1,0-0,9М (мазут)
Паровой котел Е-1,0-0,9М (Е-1/9М, Е-1-9М) работающие на жидком топливе (дизельное топливо, мазут, печное топливо, нефть), на сегодня являются самыми востребованными котлами и составляют основную долю в общем выпуске паровых котлов Завода Энергетик. Котел расчетной производительностью 1000 кг/ч предназначен для выработки насыщенного пара влажностью не превышающей 2-3 %, с расчетной температурой 175°C и рабочим давлением не более 0,9 МПа (9 кгс/см2). Котел изготавливается из цельнотянутых труб с толщиной стен конвективных и экранных труб не менее 3,5 мм производства АО "Первоуральский новотрубный завод". В стандартной комплектации котел Е-1,0-0,9М на природном газе оборудован передней плитой под горелку Г-1,0К. Паровые котлы Е-1,0-0,9М производства Завода Энергетик могут комплектоваться горелками как отечественного, так и зарубежного производителя.
Конструкция котла Е-1,0-0,9М (Е-1/9М) – два барабана, трубная система образующая топочную (совместно с коллекторами) и конвективную (совместно с барабанами) части, теплоизоляция и обшивка котла.
Завод по специальному заказу изготавливает котлы Е-1,0-0,9 работающие в водогрейном режиме.
Базовая комплектация
- Блок котла в обшивке и изоляции.
- Рама котла, лестница с площадкой, передняя панель под горелку, уровнемерная колонка, водосливная воронка.
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, расчет на прочность, сертификат соответствия ТР ТС, комплект чертежей).
Комплект арматуры (ЗИП):
- указатель уровня – 2 шт.,
- запорное устройство указателя уровня – 2 шт.,
- клапан предохранительный – 2 шт.,
- кран трехходовой – 3 шт.,
- манометр показывающий – 1 шт.,
- электроконтактный манометр – 1 шт. (при поставке шкафа автоматики),
- задвижка на выход пара из котла – 1 шт.,
- клапан обратный на питательную линию – 1 шт.,
- вентиль продувки боковых экранов - 2 шт.,
- кран шаровый на продувку боковых экранов – 2 шт.,
- вентиль дренажа и продувки нижнего барабана - 1 шт.,
- кран шаровый на продувку нижнего барабана – 1 шт.,
- вентиль продувки уровнемерной колонки – 3 шт.,
- штурвал (тяга) на паровую задвижку с кронштейном – 1 шт.,
- узел дистанционного подрыва предохранительных клапанов с кронштейном – 1 шт.,
- фильтр-грязевик – 1 шт.
Дополнительная комплектация
- Автоматика котла Е-1,0-0,9М в составе шкаф коммутации с силовой частью, приборами КИП, фотодатчиком, кондуктометрическими датчиками, регулятором уровня, источником высокого напряжения и датчиками давления, блок газовых клапанов – "большое и малое горение" (полный комплект для работы котла)
- Дымосос Д-3,5 3,0х1500
- Дутьевой вентилятор ВД №2 1,5х3000
- Питательный насос Q=1,6м3/ч, Н=160м
Возможна комплектация котла следующими горелками:
- РМГ-1М с форсункой Р-200М
- РМГ-1м с форсункой Р-200П
- РМГ-1М с форсункой АР-90
- CIBITAL UNIGAS
- и др.
Технические характеристики
| Наименование показателя | Значение |
| Вид топлива | дизельное топливо, мазут, печное топливо, нефть |
| Паропроизводительность, т/ч | 1,0 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 0,8 (8,0) |
| Температура пара на выходе, °C | насыщ. 175 |
| Температура питательной воды, °C | 50÷103 |
| Температура уходящих газов, °C | 220 |
| Влажность насыщенного пара ( не более), % | 3,00 |
| Водяной объем котла, м3 | 1,1 |
| Тип топочного устройства | По согласованию с Заказчиком |
| Объем топочной камеры, м3 | 1,8 |
| Расчетный КПД не менее, % | 87,5 |
| Расход топлива, кг/ч | 141 |
| Габариты котла, LхВхH, мм | 2800х2265х2800 |
| Масса котла (в обшивке и изоляции), кг | 3500 |
| Срок службы котла, лет | 20 |
Особенности
Трубная система котлоагрегата Е-1,0-0,9М (Е-1/9М) состоит из следующих узлов: верхнего и нижнего барабанов ⌀650х8мм, размещенных на одной вертикальной оси и соединенных между собой пучком труб ⌀51х3,5мм образующих конвективную поверхность нагрева; двух боковых топочных экранов, включенных в циркуляционный контур посредством двух верхних и двух нижних коллекторов ⌀159х6, вваренных в барабаны; одного потолочного экрана, соединяющегося трубами с верхним барабаном. Верхние и нижние коллекторы боковых экранов парового котла Е-1,0-0,9М расположены в одной вертикальной плоскости.
Для доступа к трубам боковых экранов верхние коллекторы имеют лючки. На торцевой части коллекторов имеются лючки для осмотра их внутренней части.
Для установки устройства измерения разряжения в топке котла Е-1,0-0,9М в правом экране вваривается трубка ⌀28х3мм
Доступ во внутреннюю часть барабанов и к трубам конвективного пучка котла Е-1,0-0,9М (Е-1-9М) производится через съемные люки барабанов.
На нижнем барабане и нижних коллекторах боковых экранов имеются дренажные штуцеры. На верхнем барабане размещены патрубки водоуказательных приборов, уровнемерной колонки, штуцер ввода питательной воды, штуцер отбора пара на собственные нужды.
В верхней части обечайки верхнего барабана котла Е-1,0-0,9М (Е-1-9М) установлены штуцеры крепления двух предохранительных клапанов, главный пароотводящий штуцер и трубка крепления манометра. Внутри верхнего барабана котла Е-1,0-0,9М (Е-1-9М) имеются сепарационное устройство и труба ввода питательной воды.
Топочная камера Е-1,0-0,9М отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок.
На фронте котла Е-1,0-0,9М на газообразном топливе устанавливается горелка.
Часть нижнего барабана парового котла Е-1,0-0,9М, выступающего в топочное пространство, защищена кладкой из огнеупорного кирпича.
