Подогреватели водо-водяные

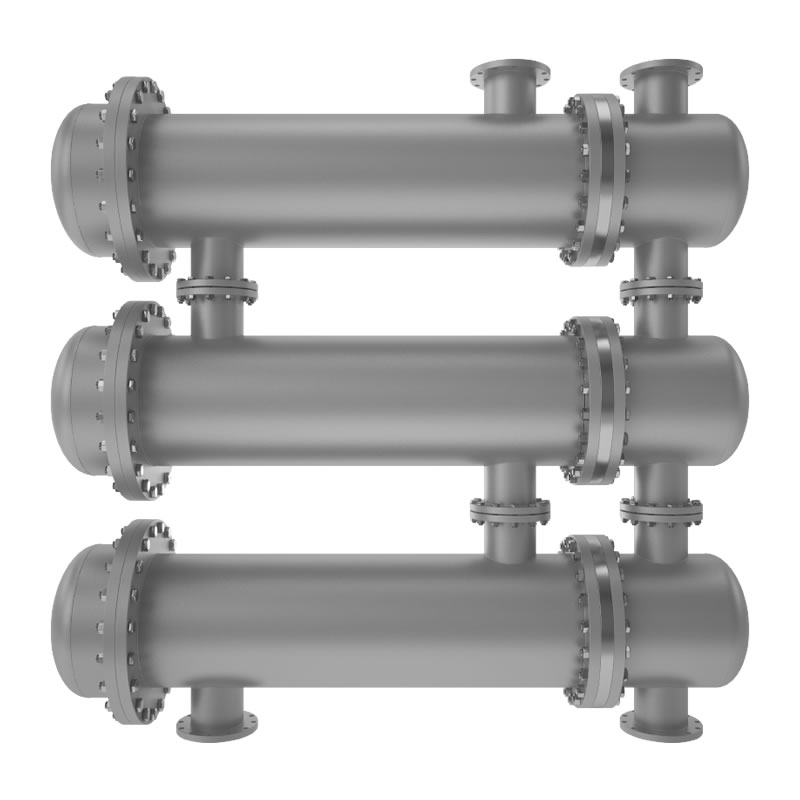

Горизонтальные водоводяные секционные подогреватели ПВ предназначены для систем отопления и горячего водоснабжения, с горячей водой в качестве теплоносителя, получаемой от котельных или поступающая от тепломагистралей ТЭЦ.

Подогреватели используютсяи в других схемах, в которых необходимо осуществить нагреть или охладить жидкости. При этом параметры сред, участвующих в теплообмене, не должны превышать регламентированные значения для условий применения данных подогревателей в теплоснабжающих системах.

Технические характеристики

Наименование показателя	ПВ1 57х2-Г-1,0	ПВ1 57х4-Г-1,0	ПВ1 76х2-Г-1,0	ПВ1 76х4-Г-1,0	ПВ1 89х2-Г-1,0	ПВ1 89х4-Г-1,0	ПВ1 127х2-Г-1,0	ПВ1 127х4-Г-1,0
Поверхность нагрева, м²	0.37	0.75	0.65	1.32	0.93	1.88	1.8	3.58
Наружный диаметр, мм	57	57	76	76	89	89	127	127
Срок изготовления	30	30	30	30	30	30	30	30
Длина блока-секции не более, м.	2	4	2	4	2	4	2	4
Рабочее давление, МПа (кгс/см²), не более	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Температура греющей воды не более, °С.	200	200	200	200	200	200	200	200
Число теплообменных труб в блоке-секции, шт.	4	4	7	7	10	10	18	18
Номинальный расход нагреваемой воды, т/ч.	4.4	4.4	7.8	7.8	11.1	11.1	21.5	21.5
Масса секции не более, кг.	30	40	40	57	49	73	78	134
Масса калача не более, кг.	6	6	8.5	8.5	10.5	10.5	19	19
Масса перехода, не более, кг.	2.5	2.5	3	3	4	4	7.5	7.5
Высота секции, не более, мм.	200	200	200	200	240	240	300	300
Переход (условный диаметр) не более, мм.	40	40	50	50	65	65	80	80
Переход (длина) не более, мм.	70	70	80	80	85	85	90	90
Калач (условный диаметр) не более, мм.	50	50	70	70	80	80	100	100
Калач (межцентровое расстояние) не более, мм.	200	200	200	200	240	240	300	300
Калач (длина) не более, мм.	133	133	143	143	170	170	210	210

Наименование показателя	ПВ1 159х2-Г-1,0	ПВ1 159х4-Г-1,0	ПВ1 219х2-Г-1,0	ПВ1 219х4-Г-1,0	ПВ1 273х2-Г-1,0	ПВ1 273х4-Г-1,0	ПВ1 325х2-Г-1,0	ПВ1 325х4-Г-1,0
Поверхность нагрева, м²	3.3	6.6	5.57	10.85	10.28	20.56	13.86	28.49
Наружный диаметр, мм	159	159	219	219	273	273	325	325
Срок изготовления	30	30	30	30	45	45	45	45
Длина блока-секции не более, м.	2	4	2	4	2	4	2	4
Рабочее давление, МПа (кгс/см²), не более	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Температура греющей воды не более, °С.	200	200	200	200	200	200	200	200
Число теплообменных труб в блоке-секции, шт.	33	33	57	57	105	105	147	147
Номинальный расход нагреваемой воды, т/ч.	41	41	67.6	67.6	120.9	120.9	167.3	167.3
Масса секции не более, кг.	114	193	188	330	283	487	356	608
Масса калача не более, кг.	27	27	49	49	110	110	142	142
Масса перехода не более, кг.	9.5	9.5	18.9	18.9	27.5	27.5	32.4	32.4
Высота секции не более, мм.	400	400	500	500	600	600	600	600
Переход (условный диаметр) не более, мм.	100	100	150	150	200	200	200	200
Переход (длина) не более, мм.	140	140	150	150	190	190	190	190
Калач (условный диаметр) не более, мм.	150	150	200	200	250	250	300	300
Калач (межцентровое расстояние) не более, мм.	400	400	500	500	600	600	600	600
Калач (длина) не более, мм.	310	310	415	415	512	512	600	600
